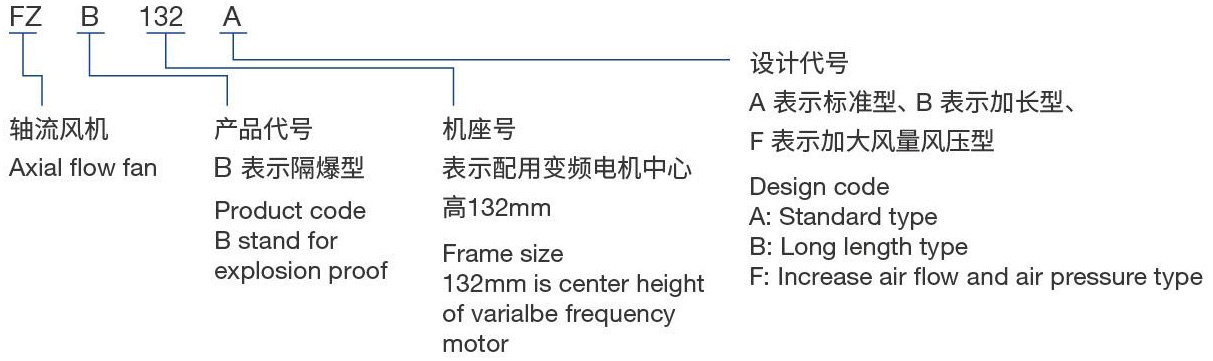

型號說明

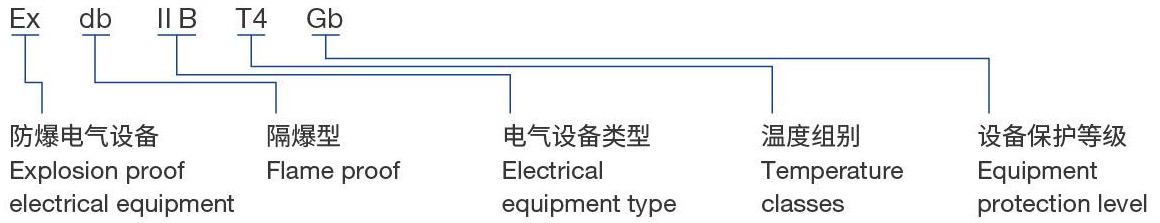

防爆標志說明
概述
FZB系列防爆型變頻電機用隔爆型軸流風機(以下簡稱隔爆型風機)是我公司研發的防爆型變頻電機專用冷卻風機。該產品符合GBT3836.1《爆炸性環境第1部分：設備通用要求》及GB/T3836.2《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定，風機電機防爆等級為“Exdb IIB T4 Gb”,按照企業標準Q/320206-JPQD01-2022《變頻調速電機用軸流風機》生產。該產品為國家實用新型專利，專利號：ZL2006
20175243.X。
結構說明
風機用電機有轉子帶動風葉旋轉，對電機表面冷卻，即使變頻電機在低速運轉時也能得到充分的冷卻。隔爆型風機電機外殼和接線盒防護等級為IP55。接線盒內、外設有接地標牌和接線端子。風機電機采用全封閉滾動軸承。電動機定子繞組為F級絕緣，溫升按B級考核，溫升低、壽命長。
使用電壓和頻率
按照產品圖紙的規定或客戶要求：具體分(220-240V/50HZ、380-420V/50HZ、440V/50HZ、660-690V/50HZ、220V/60HZ、380V/60HZ、440-480V/60HZ、660-690V/60HZ);
使用環境條件
海拔高度1000米，空氣相對濕度90%(25℃)，環境溫度-20℃-+40°℃，室內爆炸性氣體及粉塵點燃溫度以不低于135℃。工作方式S1連續工作制。
使用維護
風機應接獨立電源，不能與變頻電機同時接在變頻器輸出端。當軸流冷卻風機工作時，應先檢查風機的旋轉方向是否與風罩上轉向標志一致。電源引入電纜采用耐熱硅橡膠四芯電纜（其標稱截面積不得小于1.5mm2,其額定電壓必須與風機額定電壓相適應)，電纜外徑與橡膠密封圈內孔相符或略小，不得用四根單芯來代替四芯電纜。應旋緊壓緊螺母，以防止引入電纜松脫。接線盒內、外接地應牢固可靠，無雜物和灰塵。正常出廠時表面噴涂鐵紅醇酸底漆，用戶噴涂面漆后，防爆標志應噴涂大紅磁漆。風機應存放在環境溫度為-10°C-+35℃、相對濕度≤80%、清潔且通風良好的庫房?jī)?nèi)，空氣中不能含有腐蝕性氣體。經長途運輸或長期擱置未用的風機，安裝前必須用兆歐表測量定子繞組和機殼的絕緣電阻，其值應不小于2MΩ。
質保期
在用戶正確地使用與存放風機的情況下，自出廠日期未滿兩年，應風機自身制造質量不良而發生的損壞或不能正常運轉，可免費為用戶更換或修理，非正常使用造成損壞的廠方可進行有償維修。
